SD 系列数传电台 WEB 方式快速配置说明-Part2
二、快速配置说明
-

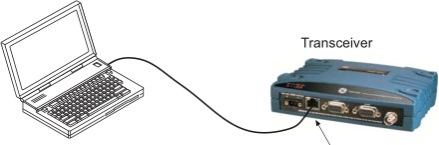

- 请将设备与电脑如下图链接(如图 2.1)
图 2.1
-

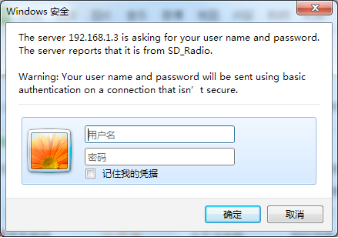

- SD 系列无线数传电台支持 WEB 界面管理方式。其出厂默认地址为192.168.1.1,在浏览器中输入 IP 地址后会弹出输入用户名和密码的对话框, 用户名为:admin,密码为:admin,输入之后即可登陆设备配置界面(如图2.2)
- 图 2.2
-

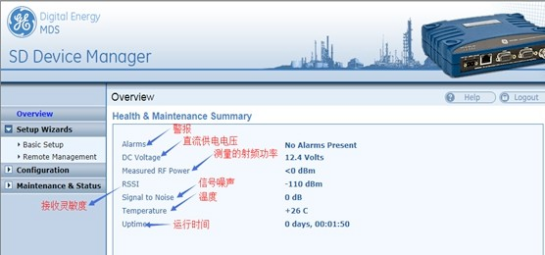

- 进入设备 WEB 操作界面后,设备显示当前设备信息(如图:2.3、2.4、2.5)
图 2.3
图 2.4
图 2.5
-
- SD 系列每种型号设备分为 SS/ES 两种,其区别为: SDX-SS 为串口应用, 默认数据接口是 COM2,网口为设备配置口,不支持 IP 数据传输;而 SDX-ES 即支持串口传输同时也支持 IP 数据传输。请根据您所购买的实际产品配置设备,设备型号请详见图 2.3 的 Model Number1。
以下分别介绍网口、串口配置操作:如需配置网口传输数据请按照 2.4.1 项说明操作。(注:使用网口传输数据时请依旧按文档操作 2.5 项,如使用串口传输数据请忽略 2.4 项说明操作直接进入 2.5 项说明。自 2.5 项说明起网口、串口快速配置均相同)
-
-

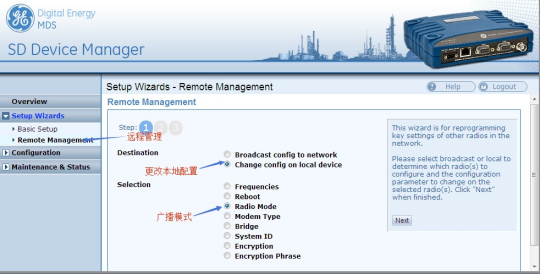

- 网口空口数据传输配置说明:单击 远程管理,选择更改本地配置的广播模式。(如图 2.6)
-
图 2.6
-
-

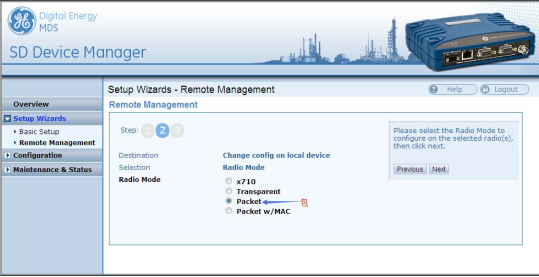

- 单击 下一步,选择 包模式,(如图 2.7)
-
图 2.7
-
-

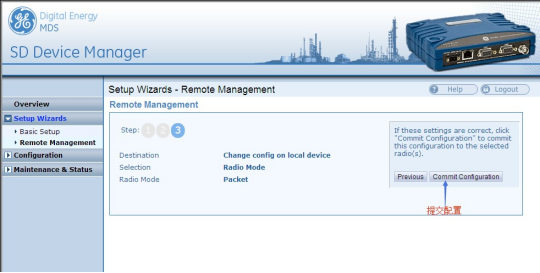

- 单击 下一步,确认以上设置并提交配置,(如图 2.8)
-
图 2.8
(注:使用网口传输数据时请依旧按文档操作 2.5 项,如使用串口传输数据请忽略 2.4 项说明操作直接进入 2.5 项说明。自 2.5 项说明起网口、串口快速配置均相同)
